Reglererstellung mit dem dSpace-System
Diese Seiten werden ab dem 1.1.25 nicht mehr gepflegt.
Sie finden die Webpräsenz der Professur Adaptronik auf www.adaptronik.ovgu.de
Sie finden die Webpräsenz der Professur Adaptronik auf www.adaptronik.ovgu.de

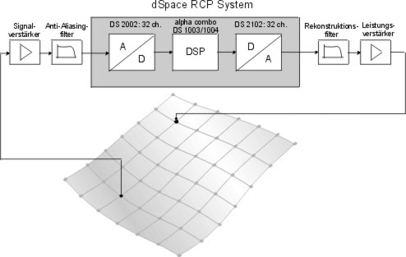

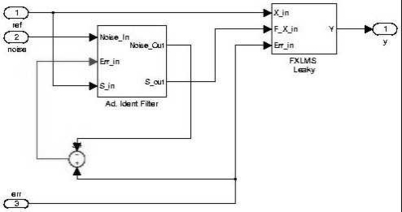

Das dSpace System ermöglicht es, Regler, die in einer Simulink-Simulation entwickelt werden, in Echtzeit auf einem Signalprozessor zu testen. In der Simulation wird das Gesamtsystem aus aktiver mechanischer Struktur, analoger Signalverarbeitung (z.B: Filter, Verstärker) und adaptiver digitaler Regelung entwickelt und erprobt. Zur Erhöhung der Performance werden adaptive Algorithmen in C programmiert und als Modulbibliothek in Simulink verwendet. |
 |
Anschließend wird der Regler mit Hilfe des dSpace-Systems im Versuch getestet. Die simulierten Komponenten werden durch reale ersetzt, und der Regler wird auf dem Echtzeit-System implementiert. Das System verfügt hierzu über zwei Prozessoren (1 DSP und 1 alpha500) und je eine DAC- und eine ADC- Karte mit jeweils 32 Kanälen. Je nach Komplexität des Reglers sind Samplingfrequenzen bis zu 10 kHz möglich. |
 |
